APF有源濾波器工作原理：

有源電力濾波器APF (Active Power Filter)是一種基于電壓源逆變器的新型電力電子諧波濾除裝置，通過實時檢測電網中由非線性負載產生的電流波形，分離出諧波
電流部分，并通過IGBT逆變器輸出反相補償電流，實現濾除諧波的功能。另外，APF有源電力濾波器還可以提供超前或滯后的無功電流，用于改善電網的功率因數和
實現動態無功補償。和LC型的無源濾波相比，該產品是主動型補償裝置，動態性能好，安全性高。APF有源電力濾波器實質上可看作SVG在低壓電網的拓展應用，可
同時動態補償基波無功電流和高次諧波電流。在濾除諧波的同時，可調節系統三相不平衡、提高功率因數，節能降耗，減少了諧波對電力系統的干擾。

主要技術參數：

額定補償電流(A)：50A、100A、200A、300A、400A

額定電壓(V)：380±15%

響應時間：＜10ms

額定頻率(Hz)：50±10%

諧波補償率：≥95%

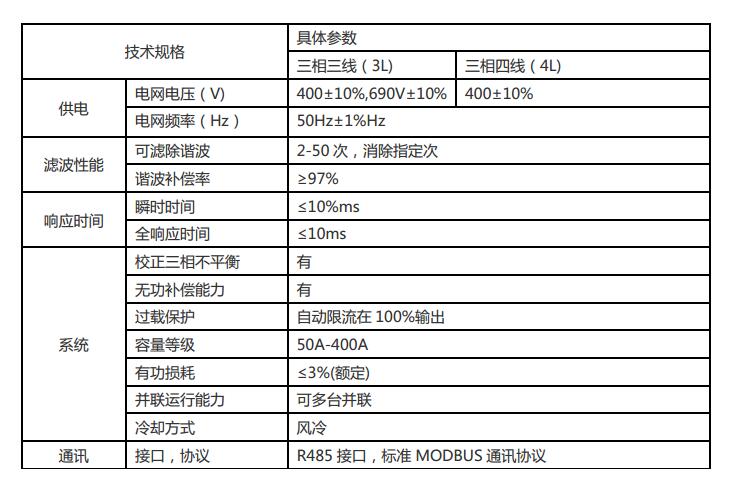

產品規格：

注：以上只列出典型規格產品，可根據用戶要求定制其他規格產品。
